Тиристорный возбудитель ВТ22 150-25

Тиристорный возбудитель



1. НАЗНАЧЕНИЕ.

Возбудитель тиристорный предназначен для питания обмоток возбуждения синхронного двигателя типа ДСК12-24-12 компрессорной установки, а также других электродвигателей с соответствующими характеристиками.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

Напряжение питающей сети 380 В
Напряжение ротора электродвигателя, макс. 25 В
Ток ротора электродвигателя, макс. 150 А
Размер, мм высота 830
ширина 500
глубина 400
Масса 80 кг.
Охлаждение естественное (принудительное).



3. УСТРОЙСТВО.

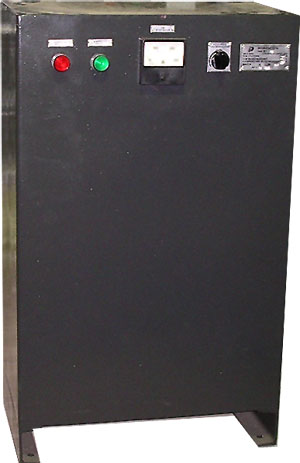

Шкаф ВТ конструктивно выполнен в виде металлического шкафа с односторонним обслуживанием и состоит из следующих функциональных устройств:
• преобразовательный трансформатор ТС,
• автоматический выключатель Q1, включение и защита электропитания всей установки,
• контактор К2 включение электропитания трансформатора ТС,
• тиристорный преобразователь БУТ22 и тиристорные ключи VT1…VT2 с защитными RC цепями,
• контактор К3 и пусковой резистор R5, гашения вихревых токов наводящихся в роторе электродвигателя при пуске,
• измерительный прибор PA, обеспечивающие измерение тока возбуждения электродвигателя,
• резистор R1, для регулирования тока возбуждения.
